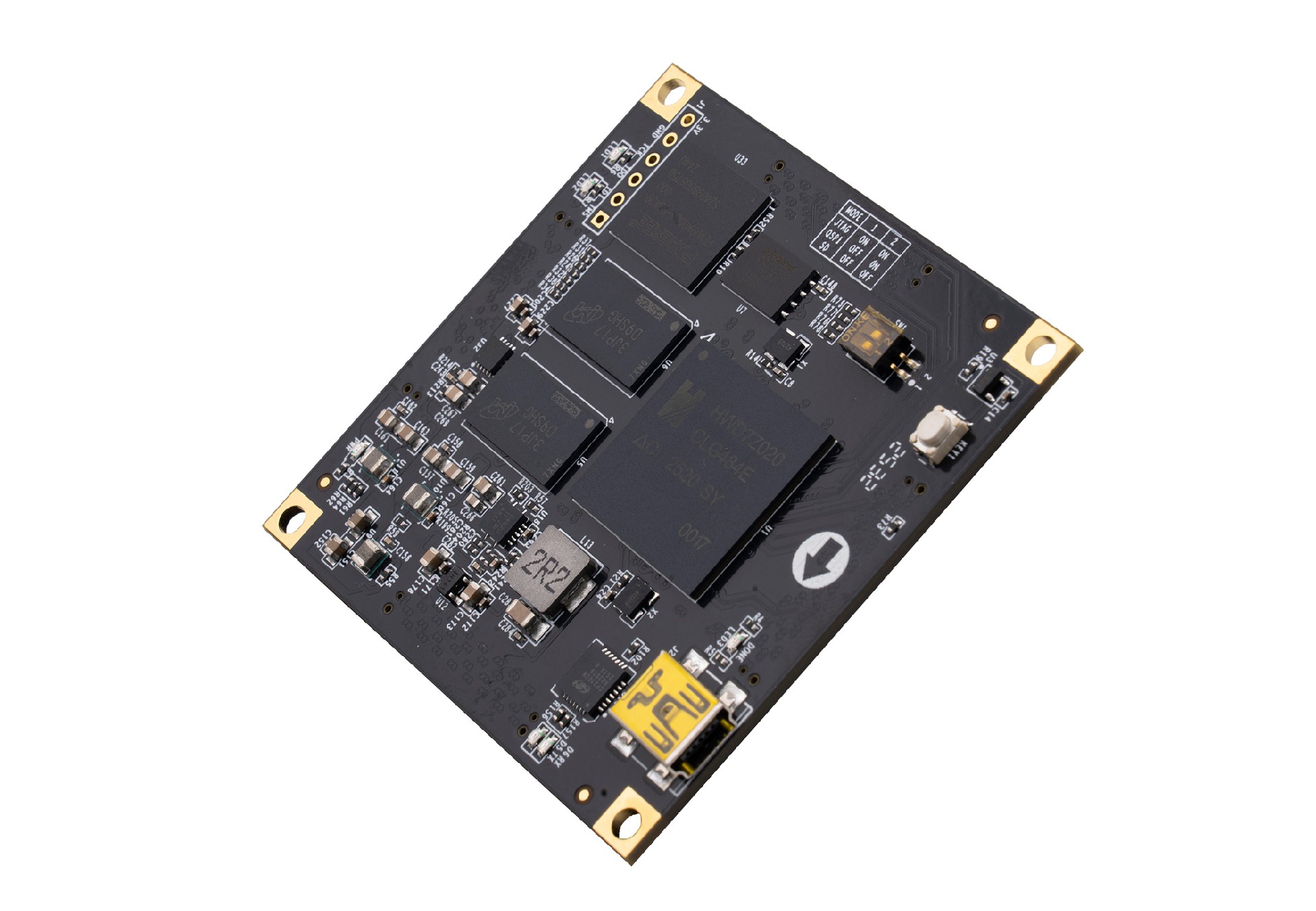

派普蓝电子ARM+FPGA核心板
主要应用于图像视频处理系统、有线和无线通讯、防务和航空航天、医疗内窥设备、人工智能等领域.
100%全国产化核心板
双核ARM Cortex-A9
超小尺寸，工业级芯片
Vivado软件生态完全兼容，不用补丁
核心板主要参数
| 核心板 | PBC7Z021G |
| FPGA芯片型号 | HWD7Z020-1CLG484 |
| ARM内核 | 双核 ARM Cortex-A9(800MHz) |
| DDR内存 | DDR3 1GB |
| 芯片级别 | 工业级；温度范围-55°C~125°C |
| 逻辑单元(Logic Cells) | 85K |
| 查找表（LUTs） | 53200 |
| 触发器（Flip-Flops） | 106400 |
| 乘法器（DSP） | 220 |
| Block RAM | 4.9Mb |
| eMMC FLASH | 8GB |
| QSPI FLASH | 256MBit |
| PS MIO | 39个 |
| PL IO | 198个 |
| LVDS差分对 | 48个 |
| 电压可调IO | 100个 |

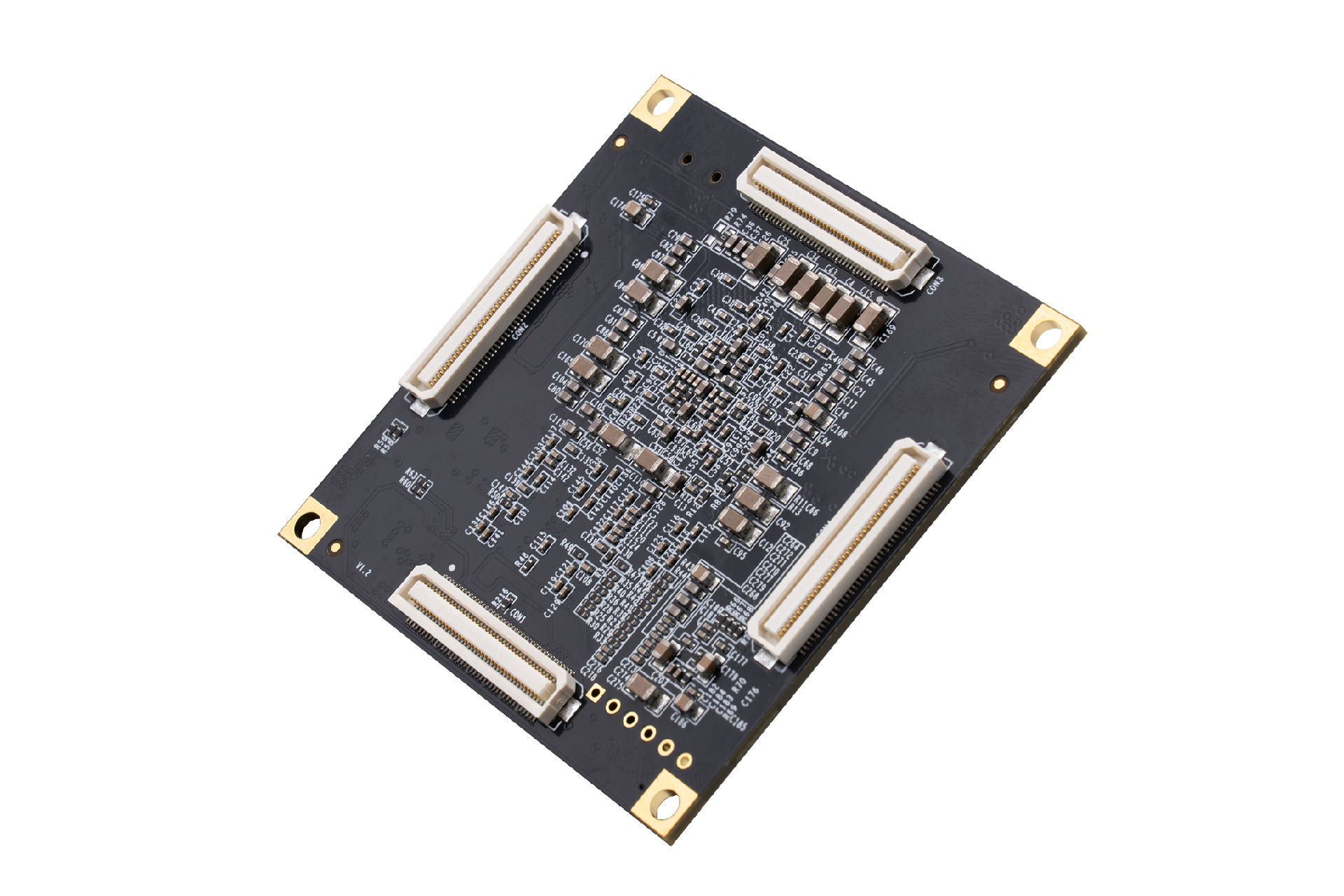

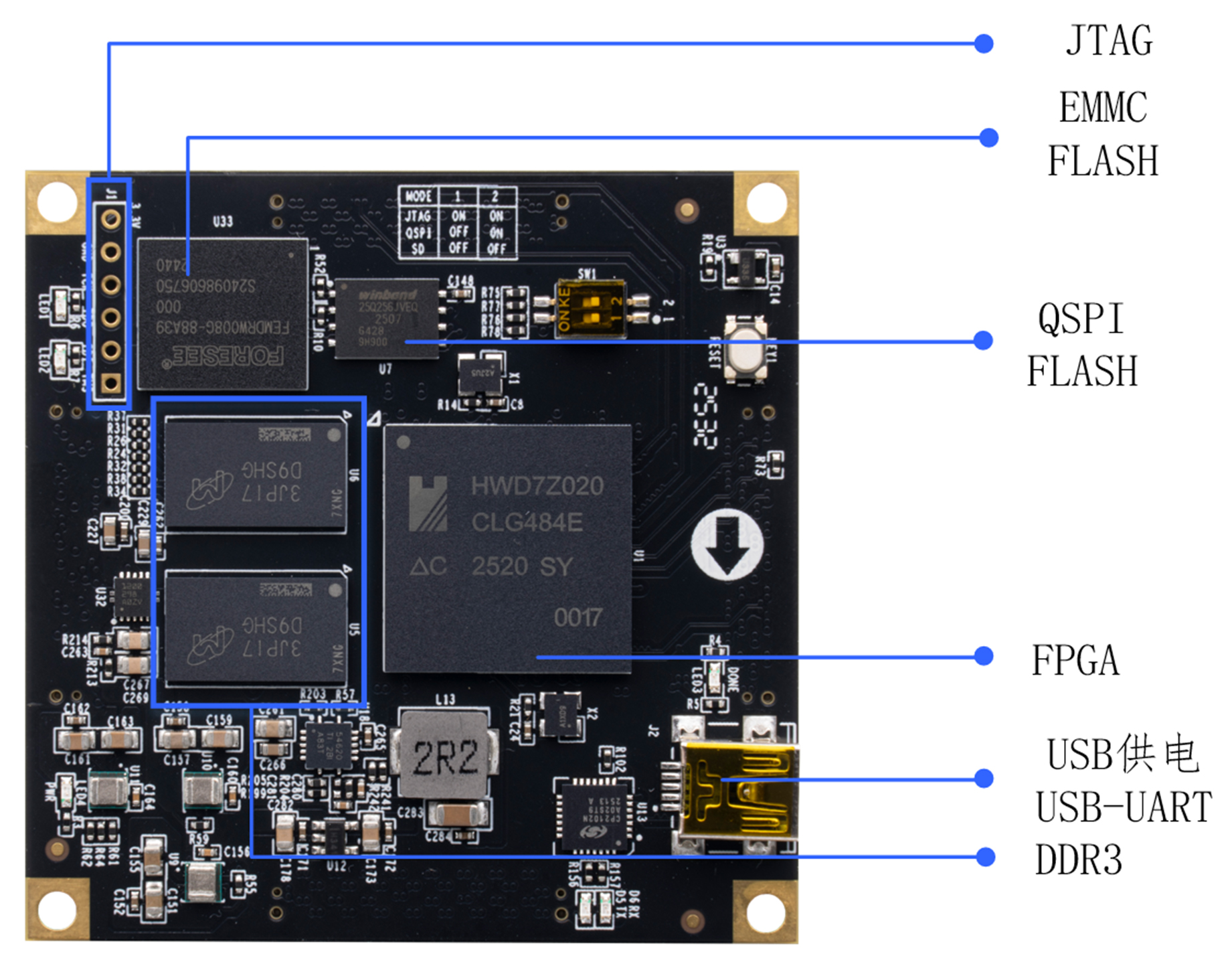

功能和接口参数

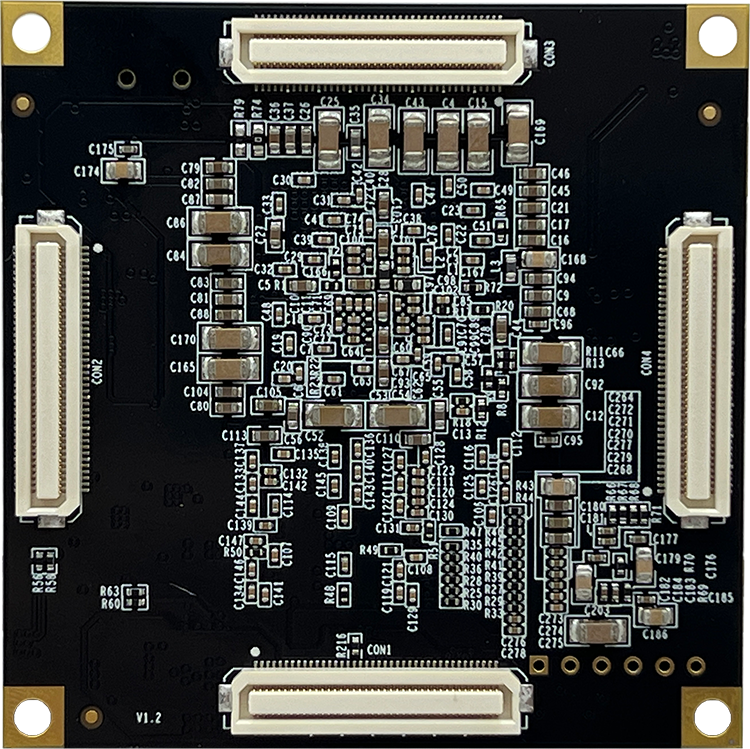

| DDR3 | 32Bit总线，数据速率可达1066Mbps |
| QSPI FLASH | 1片32MB QSPI FLASH，用于FPGA用户数据存储 |
| eMMC FLASH | 8GB容量可作系统大容量存储设备 |
| JTAG接口 | 预留6针JTAG接口，用于核心板JTAG下载和调试 |
| AD转换器 | 2个AD转换器，芯片内部集成ADC可测量片上电压、温度感应，采样率为1Mbps |
| 晶振 | 1个33.33MHz有源晶振，为PS端提供时钟源；1个50MHz有源晶振，为PL端提供时钟源 |
| USB串口 | 1路USB转串口接口，提供5V供电的同时可与电脑通信 |
| 按键 | 1路复位按键 |
| 连接器 | 4路80 PIN松下连接器，其中PS端39个，PL端198个 |
| LED灯 | 2路LED电源指示灯，1路PS端控制，1路PL端控制 |
| 拨码开关 | 用于配置PS系统的启动模式，如：JTAG/QSPI/SD卡模式 |
电源参数
| 输入电压 | 5V供电 |

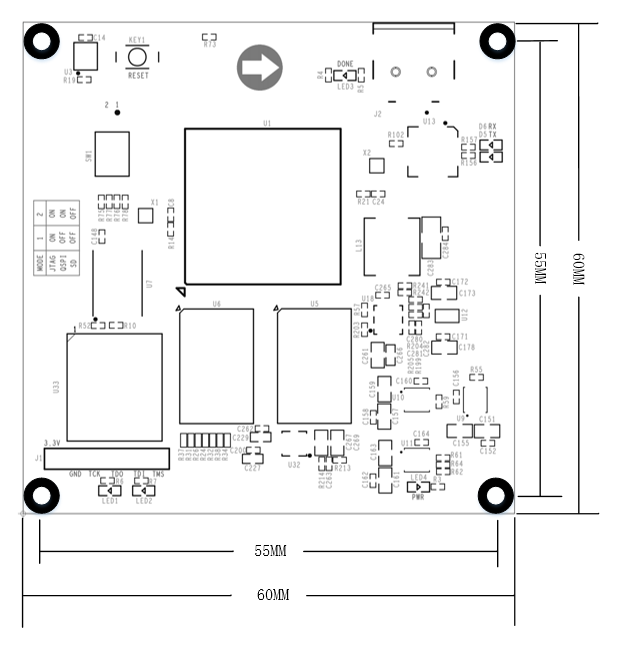

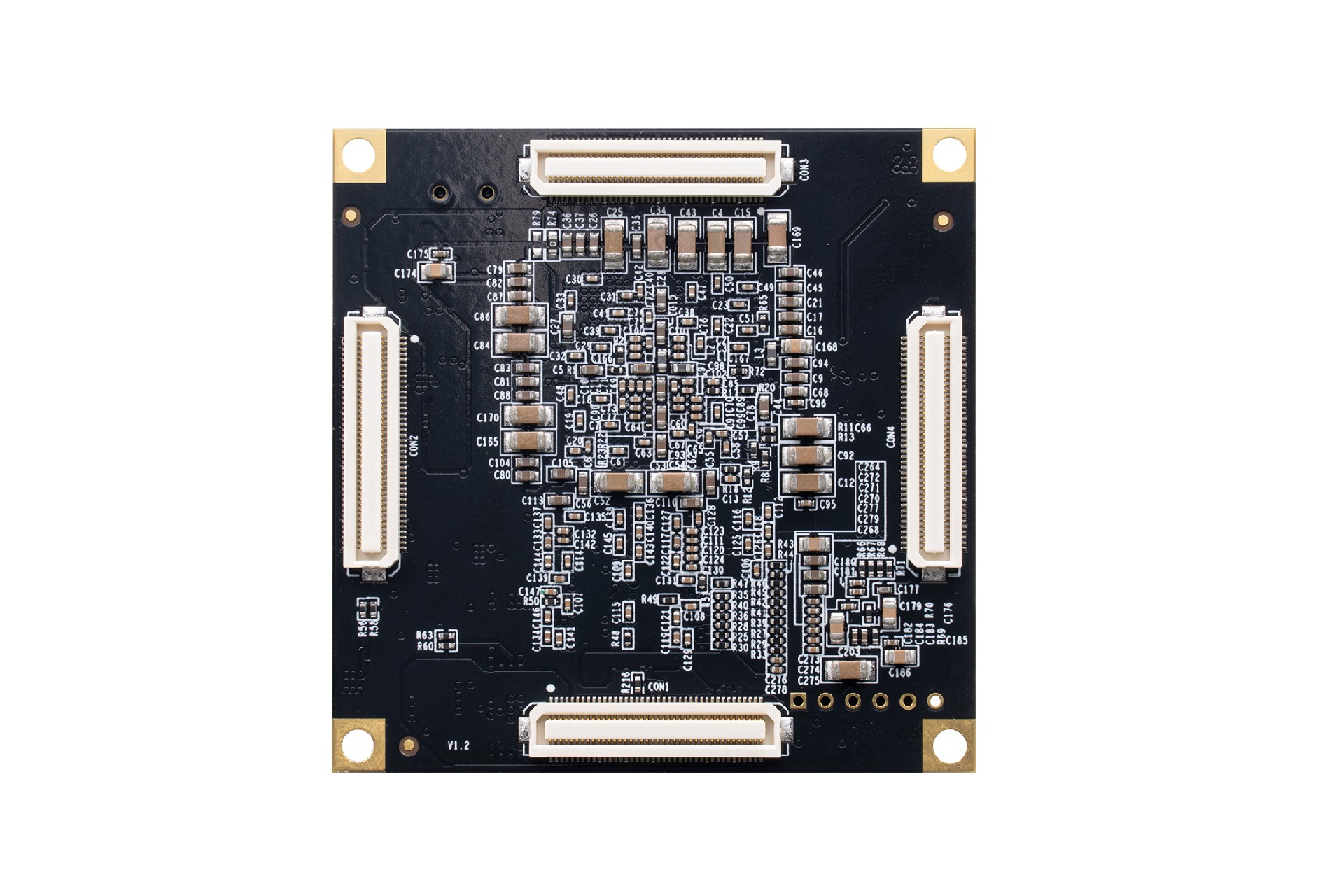

结构尺寸
| 尺寸大小 | 60MM x 60MM x 8.4MM |
